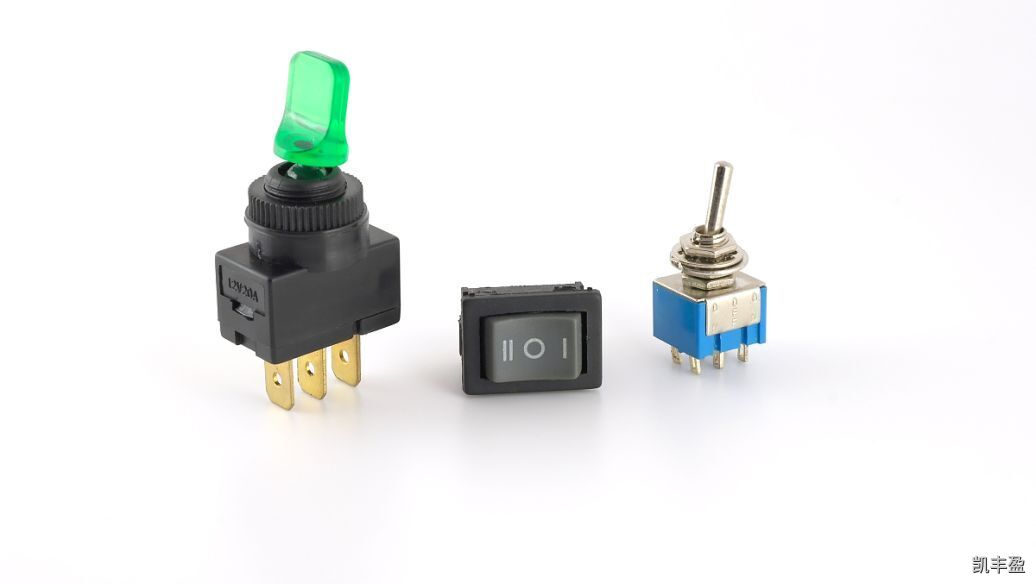

鈕子開關是一種手動控制開關，主要用于交直流電源電路的通斷控制， 具有體積小，操作方便等特點，是電子設備中常用的開關。

　　鈕子開關工作原理

　　在手動操作時，開關動作可以分為二個階段。第一階段是用手把扳柄向中間扳動，直至扳柄的垂直位置。這時單刀滑塊的尖頂部也逐漸向中間靠攏，直至中間位置，并使壓簧進一步壓縮。扳柄過垂直位置后，單刀滑塊在壓簧壓力作用下向另一方向快速移動，并帶動扳柄快速轉向，這時動觸片即與一邊的定觸腳迅速脫離而與另一邊的定觸腳迅速接通，這是第二階段。這時觸點的分離速度與壓簧壓力的大小及運動件之間的摩擦力等因素有關，速度很高。據測試，從觸點的脫離至重新接通的時間僅毫秒左右，平均速度達舊毫米秒。這一速度比手動扳動速度或機動測試扳動速度快許多倍。

　　鈕子開關的分類

　　1、雙極單聯鈕子開關

　　開關同時開斷相線和N線，控制一個支路，故為雙極單聯鈕子開關。觸點為3PDT形式，多用于多媒體喇叭、音響。

　　2、垂直安裝直角鈕子開關

　　端子垂直安裝及端子引腳為直角，故為垂直安裝直角鈕子開關。它的觸點采用鍍金材質，可靠性強。多用于防盜器材，警視系統中。

    3、防濺式球形鈕柄鈕子開關

　　面板安裝采用‘O’環密封的防濺式，鈕柄為球形，故為防濺式球形鈕柄鈕子開關。它的端子是直插形式，端子底部采用環氧樹脂密封。抗腐蝕性強，適用于汽車零部件。

　　4、水平安裝直角型鈕子開關

　　相比垂直開關，它只是方向變?yōu)榱怂剑蕿樗桨惭b直角型鈕子開關。觸點為雙刀雙擲，端子底部采用EpoxySeal。大多用于電腦周邊設備。

　　5、標準表面貼裝無螺紋鈕子開關

　　端子采用標準的貼裝形式，它的套管沒有螺紋，稱之為標準表面貼裝無螺紋鈕子開關。觸點為單刀雙擲，它的電氣壽命高達55000次。多用于醫療器材。

鈕子開關的注意事項

(1).首先應根據使用條件和功能來選擇合適 類型的開關及接插件.

(2).開關,接插件的額定電壓,電流要留有一定的余量

(3).為了接觸可靠,開關的觸點和接插件的線數要留有一定的余量,以便并聯使用或備用.

(4).盡量選用帶定位的接插件,以免插錯而造成故障.

(5).觸點的接線和焊接可靠,為防止斷線和短 路,焊接處應加套管保護.
